Considerations on the use of microsensors to profile dissolved H2 concentrations in microbial electrochemical reactors

關于使用微傳感器分析微生物電化學反應器中溶解H?濃度的考量

來源：PLoS ONE 19(1):e0293734

《PLoS 綜合》第19卷第1期，文章編號e0293734



摘要內容：

摘要描述了開發一種使用微傳感器測量標準H型微生物電化學反應器內溶解H?濃度分布的方法。該方法通過水平放置石墨陰極，結合顯微操作系統和立體顯微鏡精確定位微傳感器，在維持厭氧條件（吹掃頂空）和嚴格控溫（克服微傳感器溫度敏感性）下，從陰極表面向氣液界面進行剖面測量。實驗測試了接種產乙酸菌 Sporomusa ovata 與未接種（無菌對照）的反應器在三個時間點的H?分布。結果顯示，無菌對照組H?隨時間積累，而 S. ovata 能在整個實驗期間維持液相低H?濃度（<4 μM）。該方法雖能提供高分辨率的H?分布信息，但也存在局限性：頂空吹掃降低溶解H?濃度；微傳感器在固體陰極表面附近測量可能不準確（陰極阻礙H?擴散至傳感器）；且反應器在測量后需廢棄。



研究目的：

開發并驗證一種適用于標準H型微生物電化學反應器的溶解H?微傳感器剖面測量方法，揭示 S. ovata 對陰極H?消耗的動態影響，并系統評估該方法的可行性與局限性。



研究思路：

反應器改造：將陰極水平放置以適配微剖面系統，使用立體顯微鏡精確定位微傳感器于陰極表面。



環境控制：持續吹掃頂空（N?/CO?）維持厭氧條件，嚴格控溫（30°C）以穩定微傳感器信號。



實驗設計：對比6個反應器（3個接種 S. ovata，3個無菌對照），在0天、5天、17天進行剖面測量。



數據驗證：結合頂空氣相色譜（GC）分析，對比微傳感器在氣液界面的測量結果。



局限性分析：評估頂空吹掃、陰極表面擴散限制及反應器破壞性對測量的影響。



測量的數據及來源：

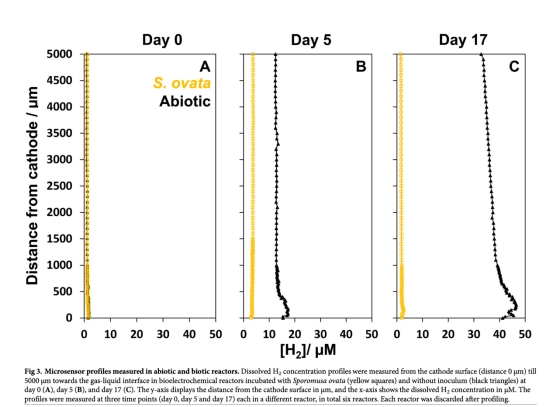

溶解H?濃度剖面：使用Unisense H?微傳感器（尖端直徑~25 μm）測量從陰極表面（0 μm）至氣液界面（5000 μm）的垂直濃度分布，分辨率25–100 μm（圖3）。





頂空H?分壓：通過氣相色譜（GC）測量反應器頂空H?濃度，轉換為溶解H?濃度（表A in S1 Appendix）。



時間序列對比：無菌與接種反應器在0天、5天、17天的H?分布動態（圖3）。

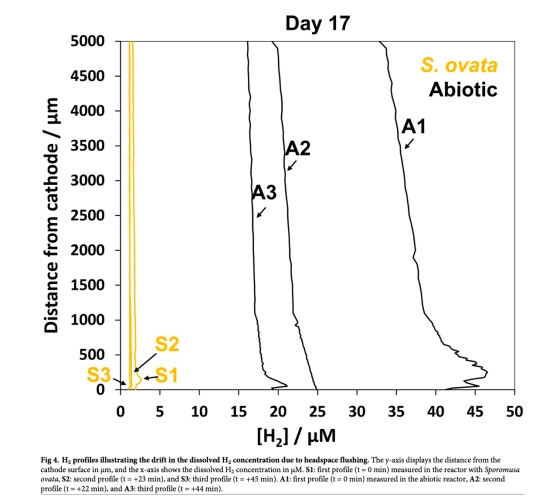

吹掃效應驗證：重復剖面測量評估頂空吹掃對H?濃度的降低作用（圖4）。





數據的研究意義：

揭示微生物代謝機制：證實 S. ovata 能高效消耗陰極產生的H?，維持液相極低H?濃度（<4 μM）（圖3），支持其通過H?介導的電子傳遞機制驅動微生物電合成（MES）。



驗證方法適用性：首次在標準H型反應器中實現高分辨率H?剖面測量，為微生物電化學系統提供原位分析工具。



暴露技術局限：



頂空吹掃導致H?被剝離（圖4），需優化吹掃條件以減少誤差。

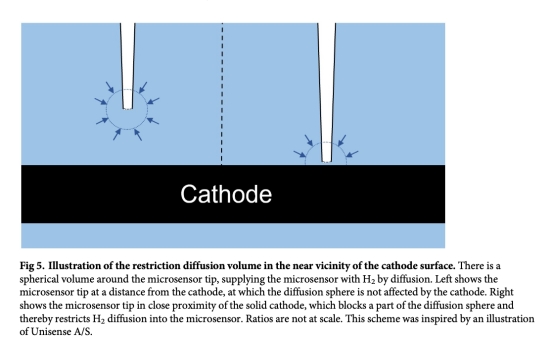

微傳感器在陰極表面附近（<50 μm）因擴散受阻可能低估真實濃度（圖5），提示近表面數據需謹慎解讀。



指導反應器設計：水平陰極不影響電化學性能，為類似研究提供改造依據。



結論：

成功開發H?微傳感器剖面方法，可獲取微生物電化學反應器內高分辨率溶解H?分布。



S. ovata 能持續維持陰極附近低H?環境（<4 μM），而無菌對照組H?隨時間積累并形成近陰極濃度峰（圖3B, C）。



頂空吹掃會顯著降低溶解H?濃度（圖4），操作時需盡量縮短吹掃時間。



微傳感器在固體陰極表面附近的測量值可能因擴散受限而失真（圖5），建議測量點距陰極表面至少兩倍于傳感器尖端直徑（>50 μm）。



該方法具破壞性，反應器無法重復使用。



丹麥Unisense電極測量數據的詳細研究意義：

高分辨率動態監測：Unisense微傳感器以25 μm步進分辨率捕捉陰極附近H?梯度（圖3），首次直接證實 S. ovata 在陰極表面高效消耗H?（濃度始終<4 μM），而傳統GC僅能檢測頂空氣體，無法反映液相微環境動態。



揭示異常濃度峰成因：數據中出現的近陰極H?峰（75–150 μm處）被證實非真實生物現象，而是因固體陰極阻礙H?擴散至傳感器尖端導致的測量假象（圖5）。這一發現糾正了此前類似研究中對近陰極H?累積的誤讀，為微傳感器在固液界面測量提供了關鍵校正依據。



量化微生物代謝能力：測得 S. ovata 維持的H?濃度（0.07 μM檢測限以下仍可操作）接近其已知H?閾值（0.05 μM），證明微傳感器足以解析微生物的極限代謝能力，但需注意其檢測限（0.07 μM）可能不足以覆蓋某些低閾值微生物。



指導技術優化：數據表明減小傳感器尖端直徑可提升空間分辨率，但會犧牲靈敏度（檢測限升高），需根據研究目標權衡選擇。此外，剖面耗時約20分鐘，期間吹掃引起的H?損失（圖4）凸顯了開發非侵入式實時監測技術的必要性。
